HY-W-JH
電腦無梭多針絎縫機
加厚 | 穩定 | 耐用
更多

HY-W-JH
電腦無梭多針絎縫機

加厚 | 穩定 | 耐用


NO.1
功能
Detail Information
HY-W-JH


用途：絎縫高級床墊、床上用品、居家裝飾等各種各樣花紋。


1】針排和壓板采用無凸輪的雙擺臂運動機構，避免潤滑油沾污布料的情況發生；

2】多次跨步獨立圖案（涵蓋 360°、180°絎縫圖案）；

3】面、底線斷線紅外線檢測自動停機，自動提針及數控調速；

4】通過 CE 認證的安全保護標準；

5】縫材料厚度變化很大時，不用調整壓板位置；

6】高剛度機身，機器運轉速度高、震動輕、噪音低、無撞擊；

7】新一代電腦控制系統，絎縫精度高，絎縫過程中無需過多的參數調整或修改圖案；

8】CAD 繪圖方法，圖形精確，方便快捷；

9】強大的花模組合及多次跨步功能，可在各種大小的床墊里絎縫出每行各不相同的圖案；

10】狀態檢測，機器的運行情況一目了然；


NO.2
參數
Parameter
HY-W-JH


參數 [單位：mm]

HY-W-JH

主機尺寸

4800×1600×2000 mm（長寬高）

絎縫寬度

2450 mm

針 排 距

50.8,76.2,127（5" ）

 76.2,76.2,152.4 （ 6"）

針 距

25.4 mm

X 行 程

410 mm

絎縫厚度

≤ 80（所有圖案）

步 長

3~8 mm

生產速度

60~230 （米 /小時）

車針型號

24/180、23/160、22/140、21/130

主軸轉速

200~900 （轉/分鐘）

功 率

7 KW

電 壓

380V/50HZ \ 220V/60HZ

全機重量

4500 KG


NO.3

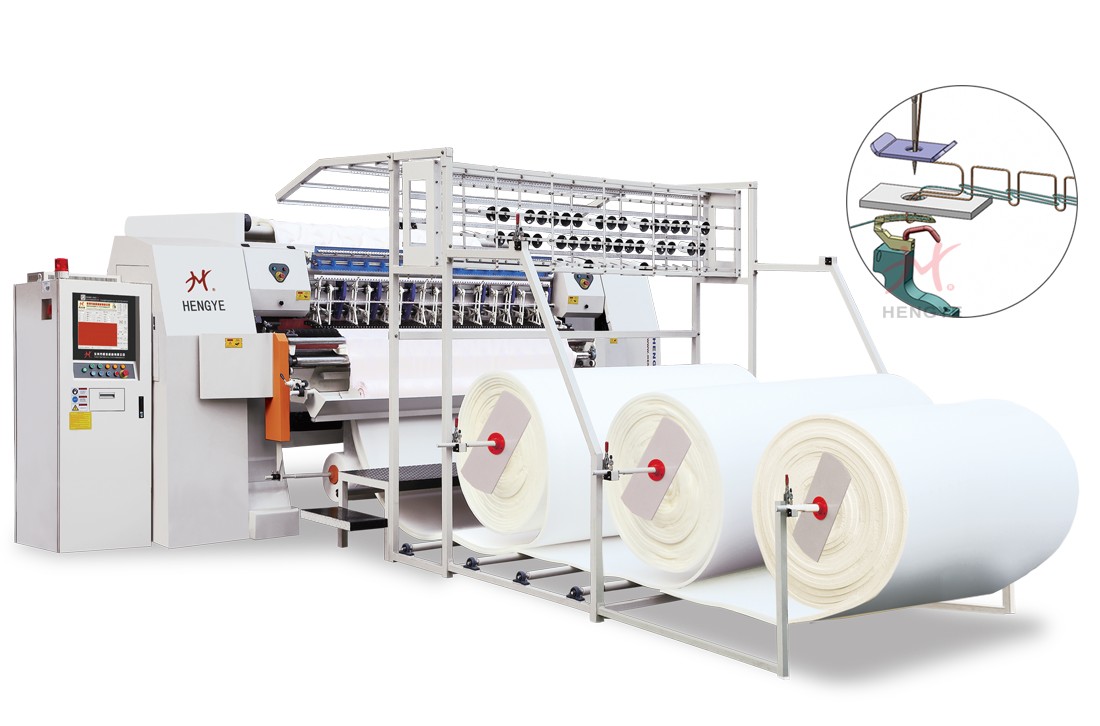

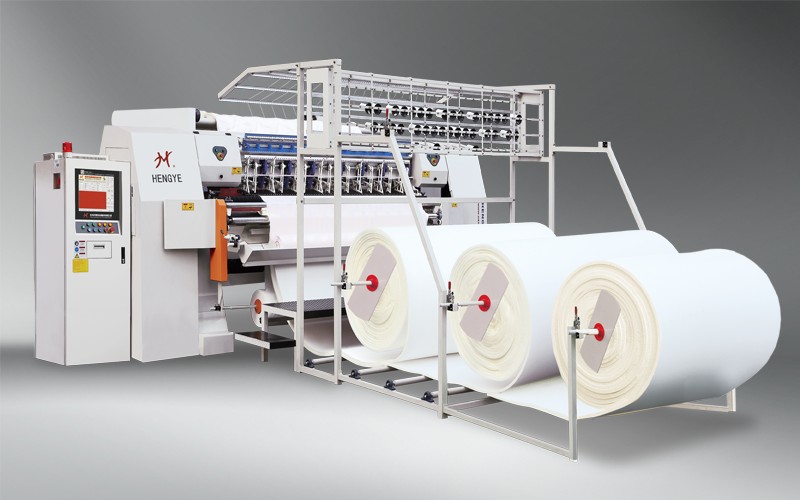

產品主機

Leading Brand

HY-W-JH

圖層 26.png

NO.4

安裝位置圖
Installation Layout
HY-W-JH

機型

HY-W-SJS-3S

HY-W-SJS-3

HY-W-SJ

HY-W-BSJ

HY-W-DGN

HY-W-JH

A

4750

4700

4795

4795

4990

4840

B

2100

2100

2050

2050

2120

2000

C

2820

2820

2800

2800

2870

2940

D

4750

5400

5460

5460

5690

5540

E

670

670

500

500

500

350

圖層 39.png


NO.5

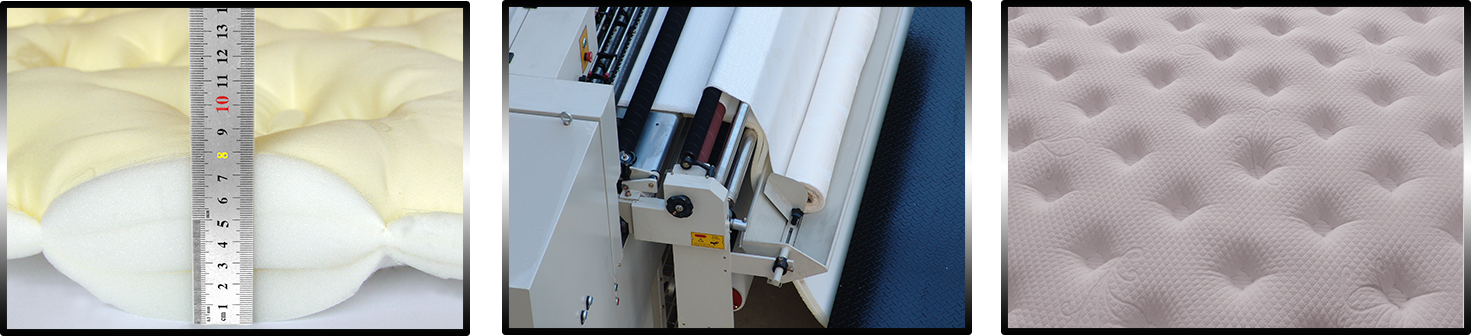

機械細節

Details

HY-W-JH









NO.6

絎縫效果

Quilted effect

HY-W-JH


組合方案

Combination scheme



絎縫機 | 四邊縫裁機 |裁剪機 |疊料機 | 卷布裝置 ，可根據客戶公司的需求推薦最合適您的絎縫組合方案！
